Observatoire des débits – Point au 1er semestre 2024
illustration par TomZZ
I - Positionnement
RNC Mobile est un projet initié par des bénévoles passionnés des télécoms et porté par la communauté des Freenautes (clients chez Free). Son but est de centraliser les données d’identification des antennes Freemobile envoyées par les utilisateurs de l'application dédiée (Android) mais pas que. En effet, depuis l'été 2017, il est possible de mesurer les débits montants et descendants en chargeant plusieurs fichiers simultanément sur plusieurs serveurs différents et participer ainsi aux statistiques des fiches des sites radio. Particularités importantes, un test de débit n'est valide que s'il est entièrement fait sur le même site radio, dans la même technologie (3G/4G/5G) et uniquement sur le réseau Freemobile. En d'autres termes, si durant le processus un changement de site ou de technologie s'opère, le test est abandonné. Cet observatoire va donc s'appuyer sur cette base de données alimentée régulièrement par la communauté et nous vous proposerons régulièrement des statistiques qui en découleront afin de compléter celles déjà disponibles.
II - Volume de données traitées

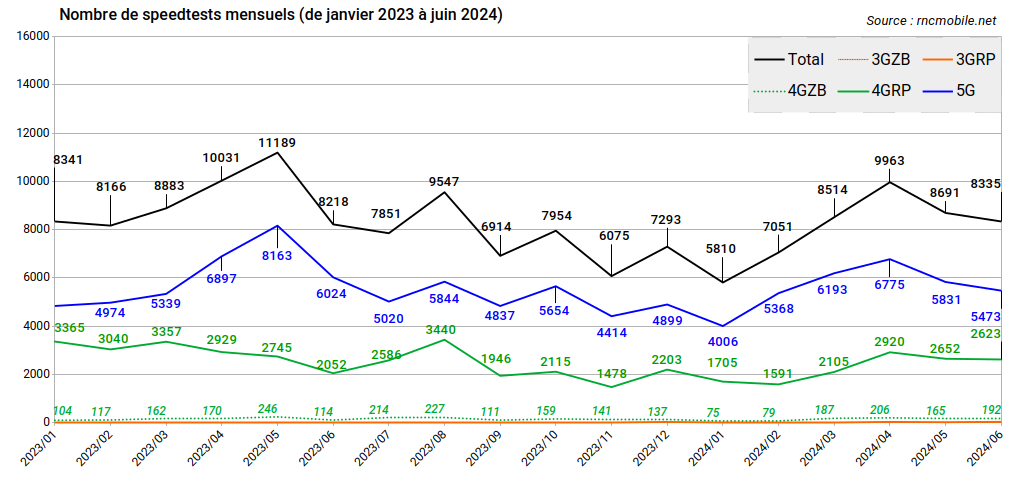

La régression du nombre de mesures de débits en 4G se poursuit depuis le lancement de 5G à la fin de l'année 2020.
D'un premier trimestre 2023 se situant au-dessus de 3000 tests mensuels, nous sommes passés à une fourchette entre 1591 et 2920 sur le premier semestre 2024.
En revanche, la 5G reste stable avec une fourchette entre 4006 et 6775 mesures de débit au premier semestre 2024.

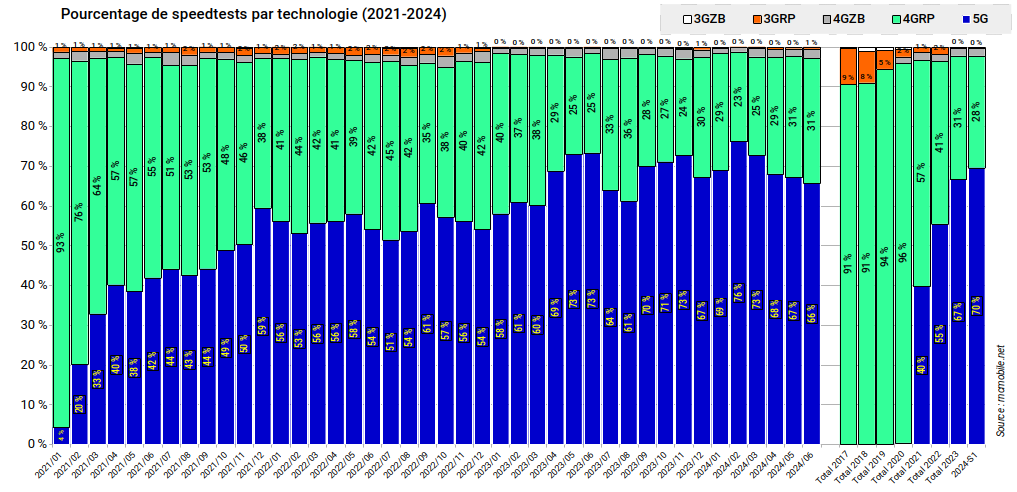

Ces évolutions se traduisent par une légère progression relative annuelle des tests en 5G en 2024. Ceux-ci varient, en effet, de 67% en 2023, à 70% en 2024. C'est la conséquence de la progression du déploiement tel qu'indiqué ci-dessous, augmenté de l'effet évolution du parc des téléphones mobiles des contributeurs à cette campagne de mesures.

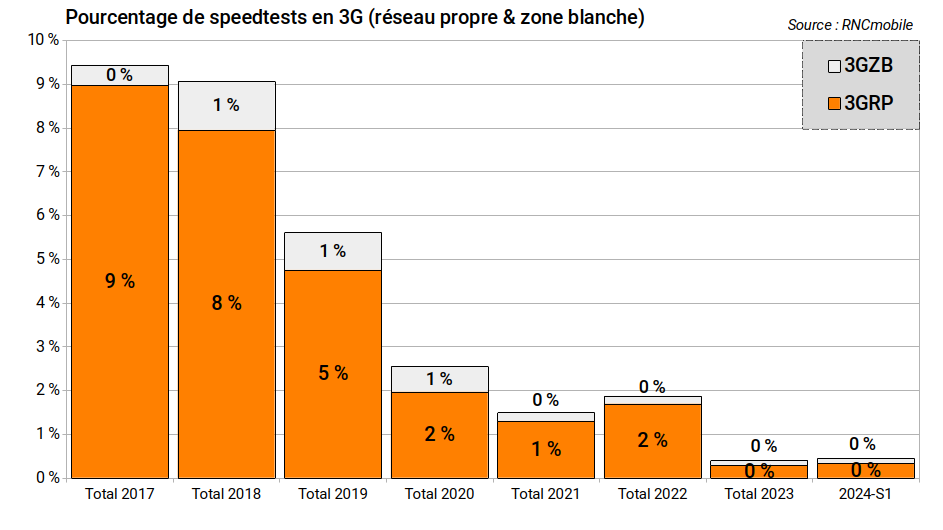

La 3G, quelle soit en zone blanche ou en réseau propre a quasiment disparu des tests.

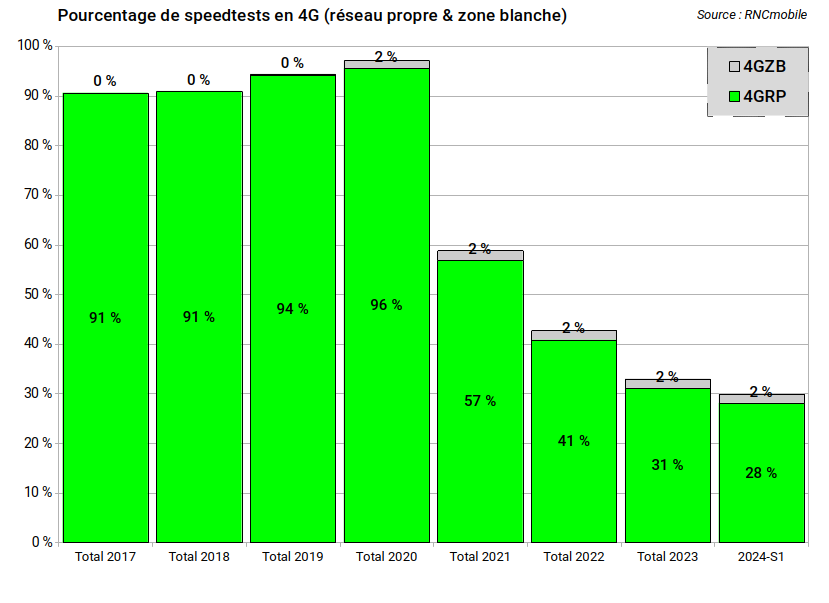

La 4G en réseau propre ne cesse de régresser et se situe en dessous du tiers des tests de débit depuis 2023 et tend vers le quart des mesures à court terme.
La 4G située en zone blanche se maintient en revanche autour des 2% sur les cinq dernières années.
III – Éléments de contexte
III - 1 Déploiement des fréquences

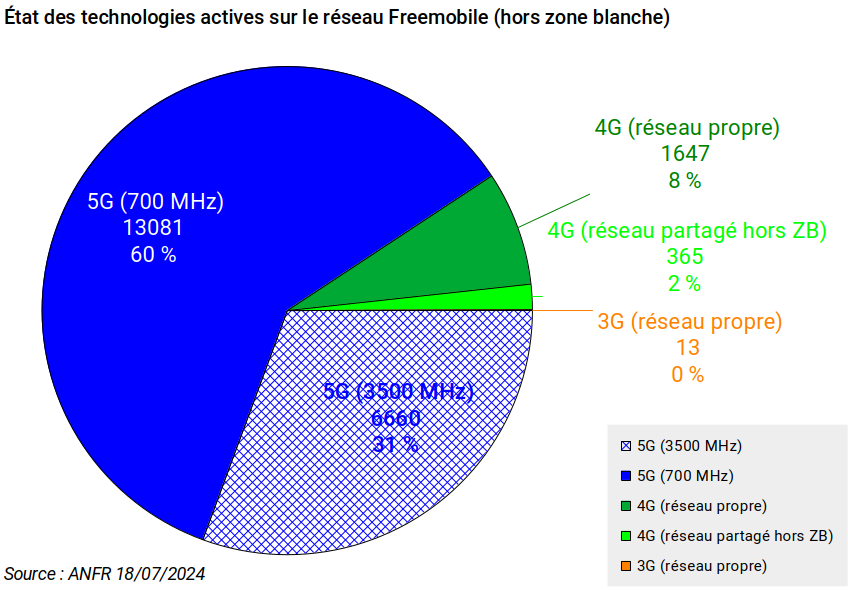

Le déploiement par Freemobile des fréquences et technologies à partir de l'exploitation des données de l'ANFR se présente comme suit (hors zone blanche) en juillet 2024 :
Si l'on s'intéresse aux sites actifs hors zone blanche, les sites uniquement équipés en 3G ne représentent plus rien à ce jour (13 cas sur 21766, soit 0,0006%). Les sites ne disposant que de la 4G ne représentent aujourd'hui que 10% des situations dont 1647 en réseau propre (soit 8%).
Enfin, les sites 5G se répartissent entre sites capables de haut débit (3500MHz) à hauteur de 31% de l'ensemble des sites (34% des sites équipés d'une fréquence 5G). Les sites 5G n'utilisant que la fréquence en or (700MHz) - et donc capable de couvrir une zone bien plus étendue - sont largement majoritaires, mais leur part continue de décroître.

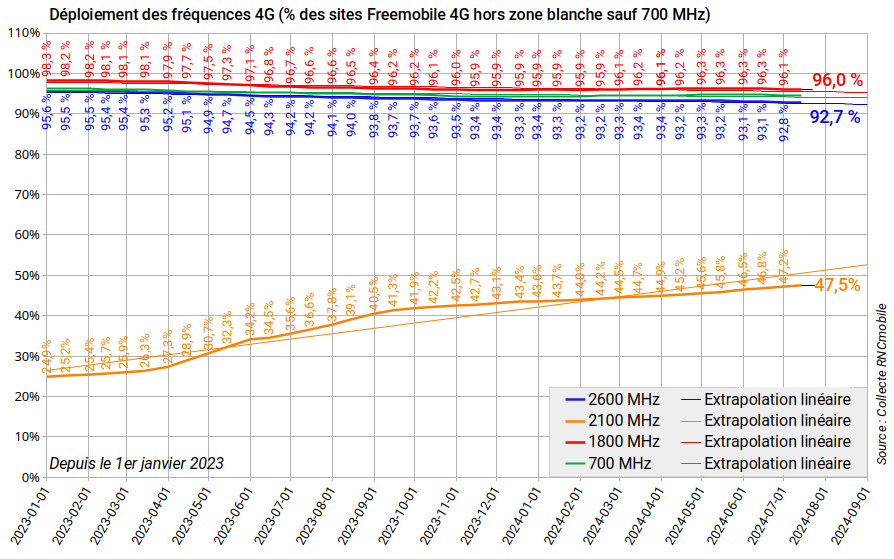

III - 2 Déploiement des fréquences 4G
Historiquement, Freemobile n'a pu déployer dans un premier temps - et pour des questions de licence - que la fréquence LTE 2600 MHz. Cette fréquence, bien que fournissant une couverture moindre, représente encore aujourd'hui 93% des sites tels qu'ils ont été identifiés par la Communauté RNCmobile (hors zone blanche).
Les fréquences acquises ultérieurement (LTE 1800 & LTE 700) disposent déjà d'un taux élevé de présence avec un ratio de 95% et 96%.
Enfin, la dernière fréquence (LTE 2100) - réellement utilisable en 4G que depuis à peine trois ans - est déjà présente dans 48% des configurations (selon la collecte par les contributeurs) et bien plus selon les déclarations ANFR (18 323 sur 21766 sites actifs hors zone blanche, soit 84%).

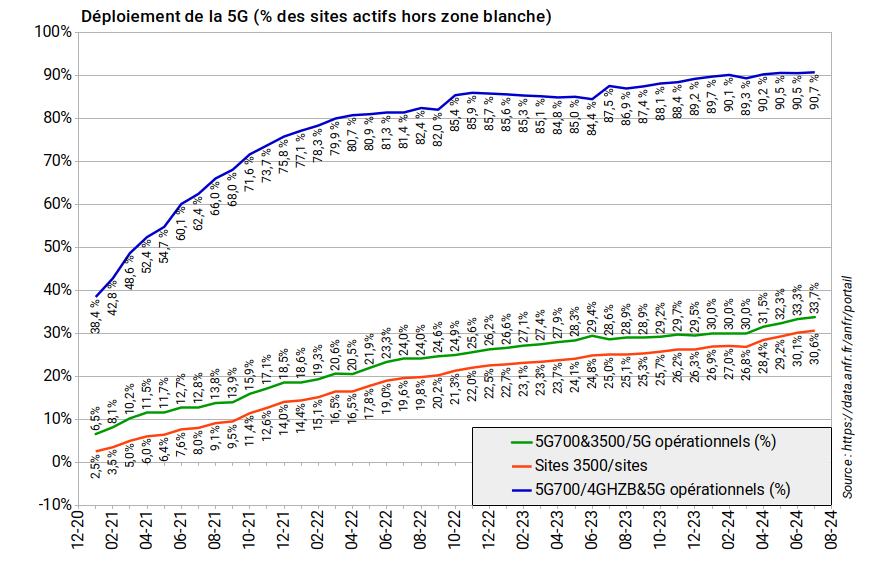

III - 3a Déploiement des fréquences 5G
Comme indiqué plus haut, la 5G est présente, à ce jour, sur 90% des antennes-relais (sans comptabilisation des sites opérés en zone blanche). Il subsiste donc quelques centaines de sites du réseau propre émettant en 4G (voir en 3G) situés principalement en zone rurale et la quasi-totalité des sites opérés mutuellement par les quatre opérateurs (métro, tunnels, stades, sites commerciaux à couverture interne, etc...).
III - 3b Part du haut débit au sein de la 5G

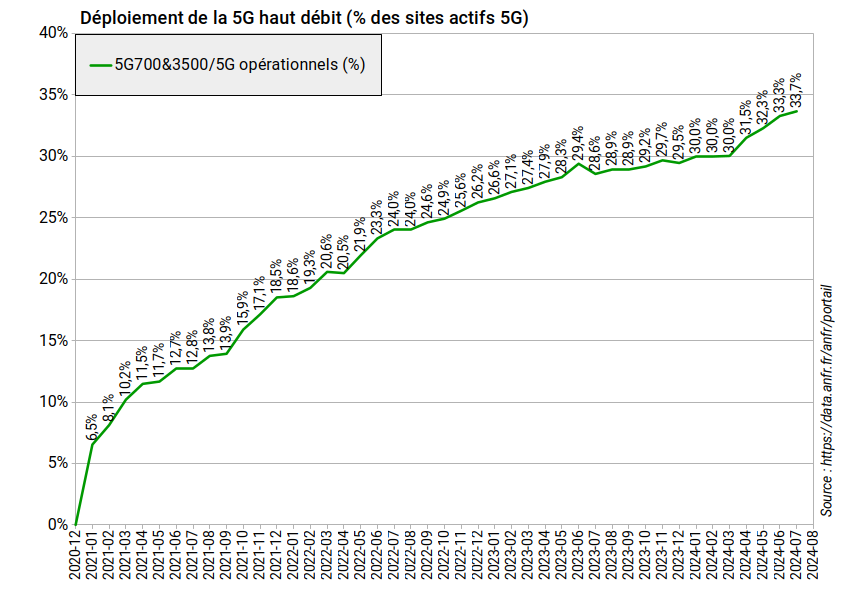

En ne considérant que les sites 5G, leur taux d'équipement en haut débit a progressé en partant de 0% en décembre 2020 à 34% en juillet 2024. Il a continué de progresser sur le dernier semestre en passant de 30% à 34%.
Il convient pourtant de minimiser l'impact de cette progression sur les mesures de débit effectuées au premier semestre 2024 et de relativiser l'amélioration de la qualité de service apportée par la 5G large bande. La présence massive (hors zone blanche et sites partagés) de sites dotés de 3, voire 4 fréquences capables de distribuer un débit théorique en 4G de 587 Mbps en MIMO2x2, voire jusqu'à 1175 Mbps en MIMO4x4 (voir observatoires précédents) rend en effet peu probable que plus de 25% des sites aient été saturés ou le soient à court terme. Il est, en effet plus utile, si l'on considère le taux relativement bas d'équipements en 5G des utilisateurs basiques, de privilégier les investissements apportant du débit aux clients équipés en 4G (accélération de la mise à disposition de la fréquence LTE 2100, densification des sites en zone urbaine dense ou rurale imparfaitement couvertes).
NB : Ce raisonnement ne s'applique évidemment pas aux opérateurs disposant d'une clientèle deux fois plus développée comme Orange et d'une densification certes perfectible, mais présente de longue date.

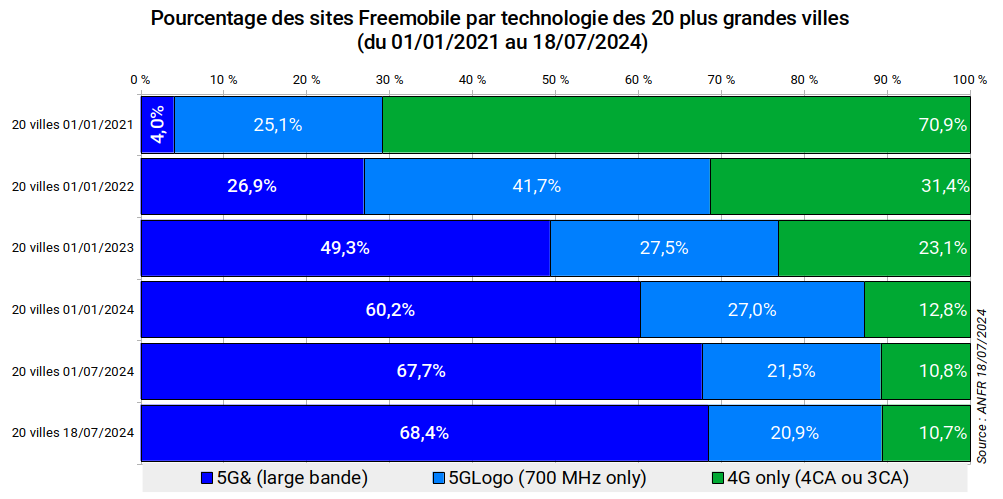

III - 3c Part du haut débit au sein de la 5G en zone dense (les 20 plus grandes villes)
Si l'on ne considère que les zones les plus denses où la 5G/3500 MHz présente un intérêt pour les clients, le taux de présence de cette fréquence dépasse déjà 68% et continue à progresser rapidement.

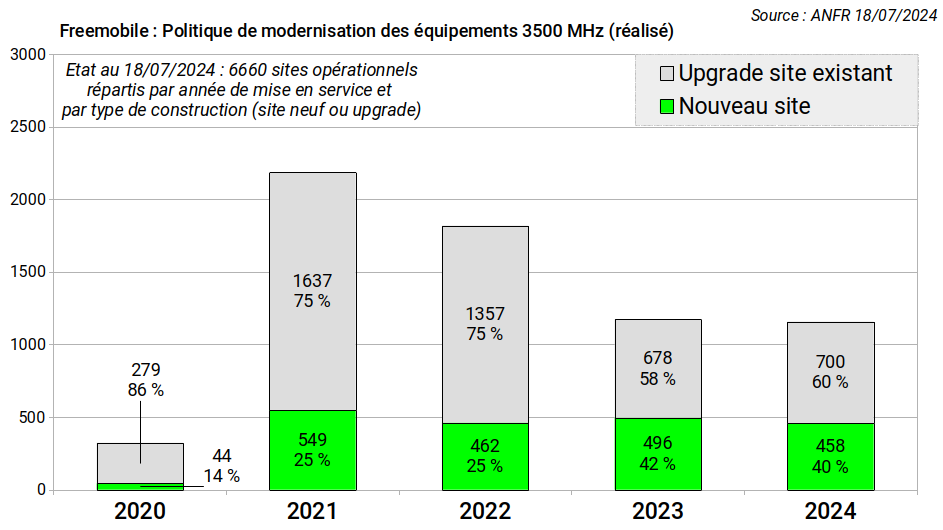

III - 3d Politique de déploiement de la 5G large bande
Freemobile, après avoir déployé plus de 2000 sites équipés de large bande en 2021 a progressivement relâché son effort dès les derniers mois de l'année 2022, une fois atteint le seuil de 3000 sites imposé par l'ARCEP à cette date.
Pour atteindre le seuil fixé à 8000 sites à la fin 2024, l'opérateur a récemment accéléré son déploiement (voir $ III - 3b) en passant d'un taux de 30,0% des sites 5G à 33,7% en trois mois et demi.
Néanmoins, ce changement de politique est trop tardif pour impacter significativement les mesures de débit du premier semestre 2024. Il devrait être plus visible sur l'observatoire annuel 2024.
III - 4 Calendrier de déploiement des technologies
15/12/2020 : Lancement de la technologie 5G : Apport de la capacité d’une bande 60 MHz dans un premier temps sur les installations équipées de la fréquence 3,5 GHz (gain théorique de 515 Mbps). Aucun apport en débit pour les installations seulement équipées de la fréquence 700 MHz en 5G à l’exception de celles bénéficiant de l’effet « intersite » et uniquement pour les clients évoluant dans un rayon d’un à deux kilomètres autour d’une station 3,5 GHz, mais connectés sur l’antenne la plus favorable.
21/08/2021 : Ouverture officielle de la fréquence 2100 MHz en technologie 4G sur une largeur de bande de 10 MHz dans un premier temps (gain théorique de ~100 Mbps en MIMO2x2 et de ~200 Mbps en MIMO4x4)
18/05/2022 : Mise à jour logicielle pour permettre l’exploitation de la totalité de la licence dans la bande 3,5 GHz, soit 70 MHz (gain théorique de ~90 Mbps) [https://twitter.com/Free_1337/status/1526822491745837065].
Depuis plusieurs mois, les nouvelles antennes, ainsi que celles rénovées intégralement (notamment construites dans les années 2011 à 2013) disposent d’équipements capables de gérer la technologie MIMO4x4 doublant ainsi le débit descendant des fréquences concernées.
01/01/2022 : Une partie des installations bénéficie d’une agrégation de deux fréquences sur le flux montant.
21/12/2022 : Élargissement en 4G de 10 à 15 MHz de la fréquence 2100 MHz (gain théorique de ~50 Mbps en MIMO2x2 et de ~100 Mbps en MIMO4x4) [https://twitter.com/Free_1337/status/1605474987976146945].
30/06/2023 : Finalisation de l'élargissement à 15 MHz en Île-de-France à l'exception des antennes indoor (métro, etc..;).
01/07/2023 : Extension de la politique de déploiement du MIMO4x4 à l'intégralité des sites situés en zone dense (cf Journée des communautés 2023 - Les réponses 17/10/2023 : https://rncmobile.net/news) .Autres améliorations intervenant dans la durée de vie de l’installation contribuant à l’amélioration des performances en débit descendant, voire montant : passage de 64QAM à 256QAM en débit descendant et de 16 à 256 QAM en débit montant, amélioration de la collecte en remplaçant un faisceau hertzien à la capacité limitée par un modèle plus performant ou par une connexion en fibre, amélioration de la connexion en fibre passant d’une capacité d’1 Gbps à 10 Gpbs.
Les Débits (Préambule)
La simple analyse des moyennes ne permettant pas de rendre compte de la diversité et la complexité des situations rencontrées sur un parc d'antennes-relais, la comparaison des performances entre les technologies repose sur la détermination de profils de débits construits à partir de la notion statistique de percentiles. L’analyse sera principalement conduite sur une base temporelle (évolution des profils de débits du premier semestre 2024 en référence à l'année civile 2023). Pour la technologie 5G qui prend le pas sur les autres technologies, l’analyse adoptera une approche géographique établie sur les 20 plus grandes villes de métropole censées être les plus testées et les mieux équipées en 5G. Toutefois, cette dernière analyse fait l’objet d’une publication complémentaire à périodicité annuelle (voir la version pour l'année 2023 : http://rncmobile.net/wp/11400).
IV - Profils annuels des mesures de débit 5G

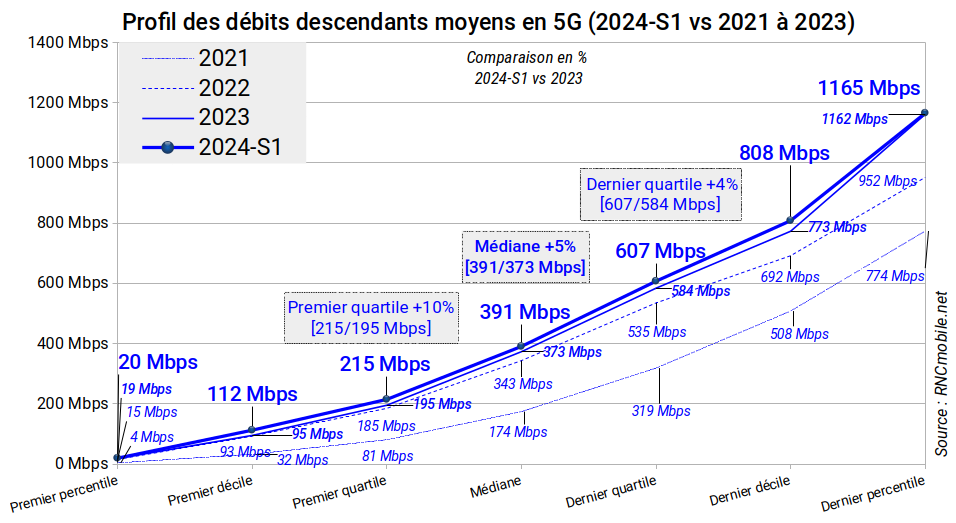

IV - 1 Profil des débits descendants moyens 2024 (1er semestre) comparés aux années précédentes
Les débits descendants moyens ont légèrement progressé. au premier semestre 2024 en référence à l'année 2023 complète. Cette progression se situe autour de 5% pour la valeur médiane et entre 4 et 10% pour la fourchette des débits compris entre le premier et le dernier quartiles (encadrant la moitié de l'échantillon).
Comme indiqué au $III - 3d, le déploiement de la 5G large bande s'est fortement ralenti dès la fin de l'année 2022. La progression n'est que 18 Mbps sur l'année précédente alors qu'elle était de 169 Mbps entre 2021 et 2022. De plus, la majeure partie du gain provient des diverses améliorations de la 4G signalées au $III - 4 Calendrier de déploiement des technologies.

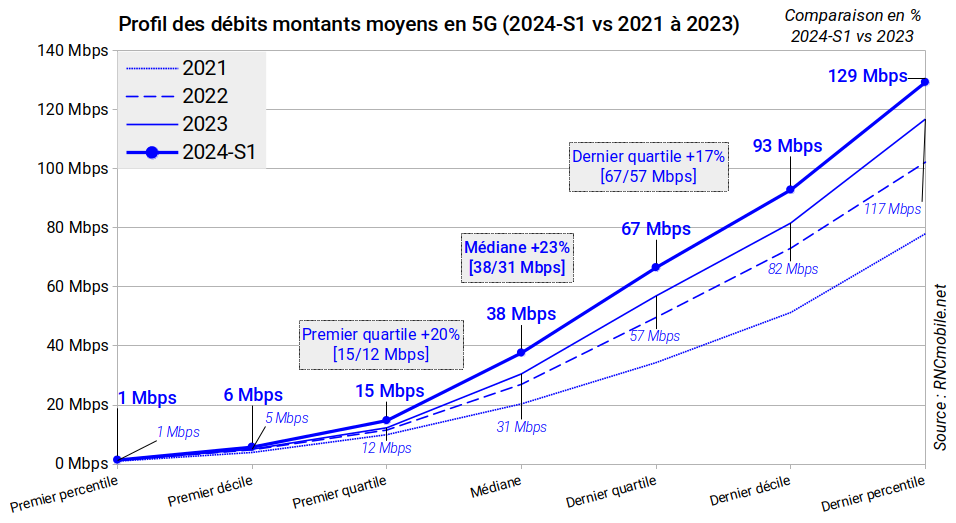

IV - 2 Profil des débits montants moyens 2024 (1er semestre) comparés aux années précédentes
Les débits montants moyens s'améliorent sensiblement sur l'ensemble du profil avec une progression de 23% sur la valeur médiane et de 17% à 20% sur les deux quartiles. L'agrégation de deux fréquences en débit montant, entamée au début de l'année 2022 est maintenant quasiment généralisée. Et de plus en plus de mobiles sont aujourd'hui aptes à gérer cette fonctionnalité nouvelle.
V - Profil trimestriel des mesures de débit descendant 5G

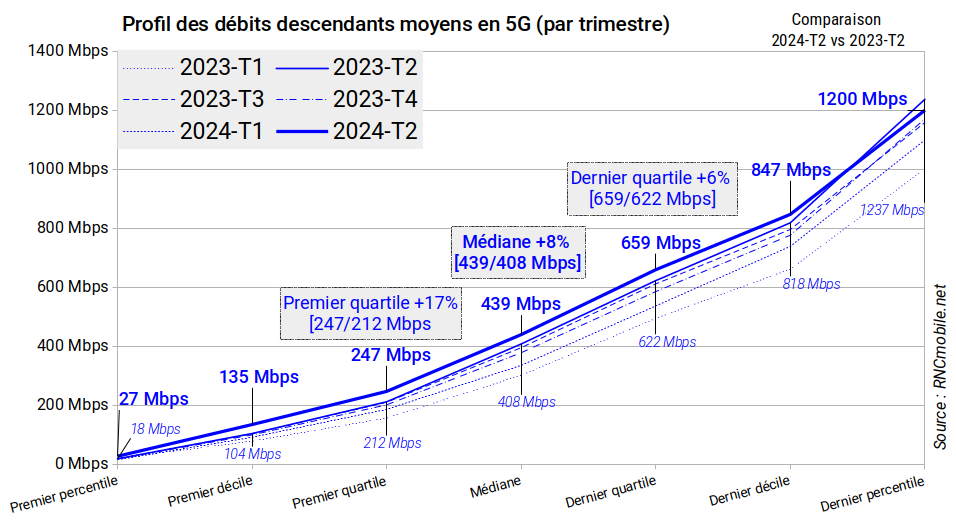

V - 1 Profil des débits descendants moyens comparés par trimestre (2023 et 2024-T1&T2)
Compte-tenu des variations saisonnières des débits portées par les déplacements des contributeurs, il peut être intéressant d'effacer ce phénomène en comparant les trimestres entre eux et en mesurant l'évolution des débits sur un même trimestre au cours des deux dernières années.
Ainsi, la médiane progresse de 8% sur le deuxième trimestre (2024 vs 2023). L'amélioration des débits sur les deux quartiles est de 6% à 17%. Cell-ci est légèrement supérieure (médiane de 8% vs 5% en annuel et fourchette des quartiles de 6%/17% vs 4%/10%) et semble plus conforme à la réalité, même si le progrès constaté résulte plus du gain apporté par les équipements 4G (nouveaux sites ou sites améliorés) que par l'ajout de la fréquence 5G large bande sur une partie modeste de l'échantillon.

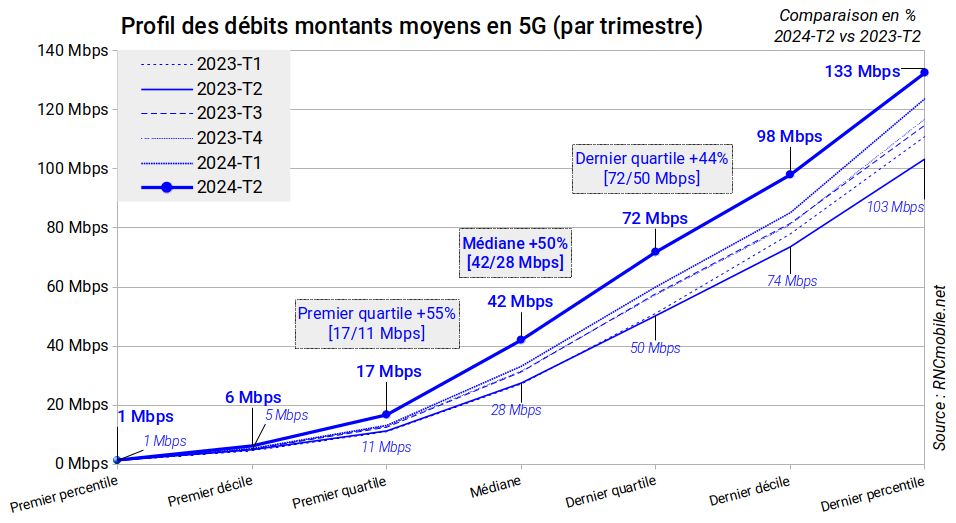

V - 2 Profil des débits montants moyens comparés par trimestre (2023 et 2024-T1&T2)
L'analyse d'un trimestre à l'autre amplifie sérieusement l'écart constaté sur la comparaison annuelle.
Ainsi, la médiane progresse de 50% (fourchette des quartiles : 44%/55%) doublant ainsi les résultats obtenus. L'effacement de l'effet de variations saisonnières s'ajoute à l'effet de l'introduction progressive de l'agrégation de deux fréquences en voie montante entamée au début 2022 et probablement achevée aujourd'hui.
VI - Profils annuels des mesures de débit 4G
VI - 1 Profil des débits descendants moyens en 4G
La valeur médiane de la 4G évolue sensiblement (+13% sur 2023 et de 16% sur 2021).
Le dernier quartile progresse de 6% de 2023 à 2024, la progression par rapport à 2021 est de 17%.
Enfin, le premier quartile progresse significativement (24% de 2023 à 2024).
Cette progression d'ensemble semble principalement poussée par le déploiement régulier de la fréquence LTE 2100 MHz sur les 3 dernières années (300 sites concernés par mois environ). La conversion en cours des sites en technologie MIMO4x4 y contribue dans une moindre mesure, d'une part, en raison du nombre réduit de sites concernés (1500-2000 environ, soit 5%-7% du parc) et, d'autre part, du faible nombre de mobiles capables de gérer l'agrégation multiple en MIMO4x4.
La progression de la 4G est supérieure en pourcentage à celle de la 5G (13% vs 5% sur la médiane, mais le gain en débit reste inférieur avec un gain de 10 Mbps contre 18 Mbps pour la 5G. On observera que l'amélioration de la 5G bénéficie de l'apport en débit de la 4G et que l'apport propre à la 5G est légèrement inférieur à la contribution de la 4G (8 Mbps vs 10 Mbps) comme pressenti plus haut au $ IV - 1.

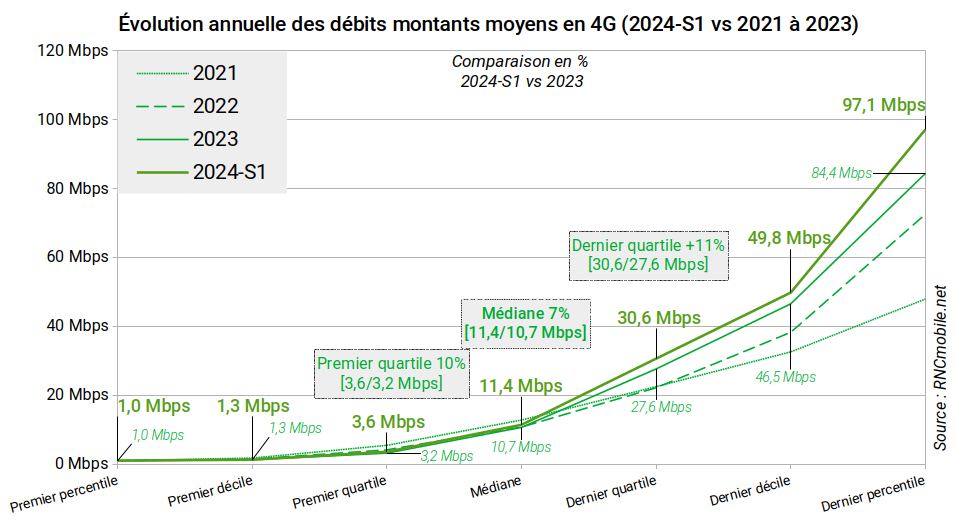

VI - 2 Profil des débits montants moyens en 4G
Les débits montants progressent sur la quasi-totalité du spectre de débit entre le premier semestre 2024 et l'ensemble de l'année 2023, portés essentiellement par la possibilité d'agrégation de deux fréquences et par le changement de modulation (256QAM vs 16QAM). Ces deux avantages ne sont accessibles qu'aux détenteurs de mobiles performants et le renouvellement du parc de mobiles participe à cette évolution favorable principalement sur les débits élevés (à partir du dernier quartile).
VII - Les communes disposant de mesures de débits
3336 communes ont fait l'objet d'au moins une mesure de débit lors du premier semestre 2024.
Pour 2071 d'entre elles (62%), au moins un test de débit a été effectué en 5G, 1265 communes n'ont été mesurées qu'en 4G (38%).
82 communes ont été testées en 3G. Pour ces dernières, la plupart a pu bénéficier d'un ou plusieurs autres tests en 4G ou 5G. Seules 3 communes n'ont été testées qu'en 3G en 2024. Il s'agit des communes de : La Souterraine (23), Molières (82) et Roquefort (40).
Les dix communes les plus mesurées toutes technologies confondues sont : Paris [2458], Lille [1247], Bordeaux [1187], Saint-Étienne [1058], La Garde [1003], Toulon [940], Reims [770], Saint-Dié-des-Vosges [710], Hyères [698] et Uzerche [689].
VIII - Les mobiles et pseudos utilisés
Au premier semestre 2024, pour effectuer les 48364 mesures de débit, 361 mobiles ont été utilisés, soit une moyenne de 134 tests par modèle.
Liste des 361 mobiles utilisés : 21061119DG, 2107113SG, 21081111RG, 21091116AG, 21091116UG, 2109119DG, 21121210G, 2112123AG, 2201116PG, 2201116SG, 2201117SY, 2201117TG, 2201117TY, 2201122G, 2201123G, 22021211RG, 22031116BG, 2203129G, 22071212AG, 22081212UG, 2209116AG, 22101316G, 22101316UG, 22101320G, 2210132G, 22111317G, 22111317PG, 2211133G, 23013PC75G, 23021RAA2Y, 23049PCD8G,2304FPN6DG, 2306EPN60G, 23076RN8DY, 23078PND5G, 23090RA98G, 23108RN04Y, 23116PN5BC, 2311DRK48G, 23122PCD1G, 23127PN0CG, 23129RAA4G, 2312DRA50G, 2312DRAABG, 2312FPCA6G, 24030PN60G, A063, A065, A142, AC2001, AC2003, ALI-NX1, ANA-NX9, Aquaris X, Armor 8, ASUS_AI2203_D, ASUS_I003DD, ASUS_I005DA, ASUS_I006D, BBB100-2, BE2029, BL6000Pro, BLA-L09, BLA-L29, BV6300Pro, BV9900E, BVL-N49, CDY-NX9A, CLT-L29, COL-L29, Core-Z5, CPH2005, CPH2009, CPH2025, CPH2065, CPH2067, CPH2089, CPH2091, CPH2145, CPH2173, CPH2197, CPH2207, CPH2211, CPH2219, CPH2247, CPH2251, CPH2305, CPH2307, CPH2339, CPH2343, CPH2359, CPH2371, CPH2409, CPH2415, CPH2447, CPH2449, CPH2451, CPH2493, CPH2551, CPH2581, CPH2609, CRT-NX1, DN2103, EB2103, ELE-L29, ELS-AN00, ELS-NX9, EML-L29, FNE-NX9, FP3, FP4, FP5, G3121, G8141, GM1910, H8314, H8324, HD1900, HD1903, HD1913, HMA-L29, I4312, I4332, IN2013, IN2023, IV2201, J9110, J9210, KB2001, KB2003, LE2111, LE2113, LE2115, LE2121, LE2123, LG-H870, LG-H930, LGE-NX9, LM-G710, LYA-L29, M2002J9G, M2003J15SC, M2006C3MG, M2006C3MNG,M2007J17G, M2007J20CG, M2007J22G, M2007J3SG, M2007J3SY, M2010J19CG, M2010J19SY, M2011K2G, M2012K11AG, M2012K11G, M2101K6G, M2101K7AG, M2101K7BNY, M2101K9G, M2102J20SG, M2102K1G, M2103K19G, MAR-LX1A, Mi 10, MI 8 Lite, MI 9, Mi 9 Lite, Mi 9 SE, Mi 9T, Mi 9T Pro, Mi MIX 3, Mi Note 10, Mi Note 10 Lite, moto e20, moto g 5G plus, moto g(100), moto g(30), moto g(50), moto g(7) play, moto g54 5G, moto g62 5G, moto g84 5G, motorola edge 20, motorola edge 40, NE2211, NE2213, NOH-NX9, Nokia 5.4, Nokia 8.3 5G, Nokia G10, Nokia G60 5G, Nokia XR20, NTH-NX9, NX711J, NX721J, NX769J, ONEPLUS A5000, ONEPLUS A5010, ONEPLUS A6003, ONEPLUS A6013, PGT-N19, Pixel 3, Pixel 3 XL, Pixel 3a XL, Pixel 4a, Pixel 4a (5G), Pixel 5, Pixel 6, Pixel 6 Pro, Pixel 6a, Pixel 7, Pixel 7 Pro, Pixel 7a, Pixel 8, Pixel 8 Pro, Pixel 8a, POCO F2 Pro, POT-LX1, REA-NX9, Redmi Note 5, Redmi Note 7, Redmi Note 8 Pro, Redmi Note 8T, Redmi Note 9 Pro, Redmi Note 9S, RMO-NX1, RMX1931, RMX2111, RMX2144, RMX2170, RMX2202, RMX3241, RMX3301, RMX3311, RMX3363, RMX3370, RMX3563, RMX3830, S61Pro, S96Pro, SHARK KSR-H0, SKW-H0, SM-A105FN, SM-A125F, SM-A127F, SM-A135F, SM-A136B, SM-A137F, SM-A145R, SM-A146P, SM-A156B, SM-A225F, SM-A226B, SM-A236B, SM-A256B, SM-A325F, SM-A326B, SM-A336B, SM-A346B, SM-A346E, SM-A405FN, SM-A426B, SM-A505FN, SM-A515F, SM-A516B, SM-A520F, SM-A525F, SM-A526B, SM-A528B, SM-A530F, SM-A5360, SM-A536B, SM-A5460, SM-A546B, SM-A546E, SM-A556B, SM-A705FN, SM-A715F, SM-A750GN, SM-F711B, SM-F721B, SM-F731B, SM-F916B, SM-F936B, SM-F946B, SM-G715FN, SM-G780G, SM-G781B, SM-G781V, SM-G950F, SM-G955F, SM-G960F, SM-G965F, SM-G970F, SM-G970U1, SM-G973F, SM-G973U, SM-G975F, SM-G981B, SM-G981U1, SM-G985F, SM-G986B, SM-G986N, SM-G9880, SM-G988B, SM-G990B, SM-G990B2, SM-G991B, SM-G991U1, SM-G996B, SM-G998B, SM-G998U, SM-G998U1, SM-M236B, SM-M336B, SM-N770F, SM-N960F, SM-N970F, SM-N975F, SM-N981B, SM-N981N, SM-N986B, SM-N986N, SM-S711U1, SM-S901B, SM-S901U1, SM-S906B, SM-S9080, SM-S908B, SM-S908E, SM-S9110, SM-S908U1, SM-S911B, SM-S911U1, SM-S916B, SM-S918B, SM-S921B, SM-S926B, SM-S928B, SM-X806B, SM-X916B, Stellar-X5, T774H, T810H, V10, V20, V2023, V2041, V2127, V2204, V2324A, V30T, VER-N49, VNE-N41, VOG-L29, XQ-AS52, XQ-BC52, XQ-BQ52, XQ-BT52, XQ-CC54, XQ-CQ54, YAL-L41.
539 pseudos différents ont été utilisés dont le pseudo anonyme représentant près de 20% des tests.
Voila, cet observatoire est maintenant terminé, nous vous donnons rendez-vous l'année prochaine pour un nouveau bilan.
N'hésitez pas à nous remonter vos remarques sur les réseaux sociaux, à bientôt.
