Technique de repérage des sites Freemobile (Android)

Attention, cet article n'est valable que si vous êtes connecté au réseau propre (208 15 ou 208 16) pas l'itinérance Orange (208 01). Je vous conseille d'installer l'application Freemobile Netstat avant toute chose, afin de savoir d'un seul coup d’œil sur quel réseau votre téléphone est connecté.


Ici je vais vous expliquer comment bien repérer l'emplacement d'un nouveau site Freemobile détecté dans l'application RNCmobile.

Tout d'abord, téléchargez l'application en cliquant sur le lien ci-dessus, lancez la et faites de suite la mise à jour de la base de donnée via le menu Import/export, puis Importer.

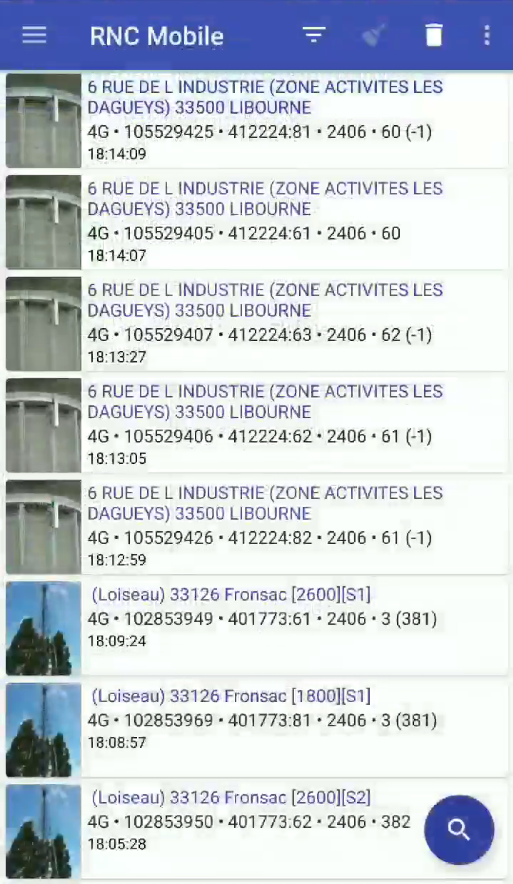

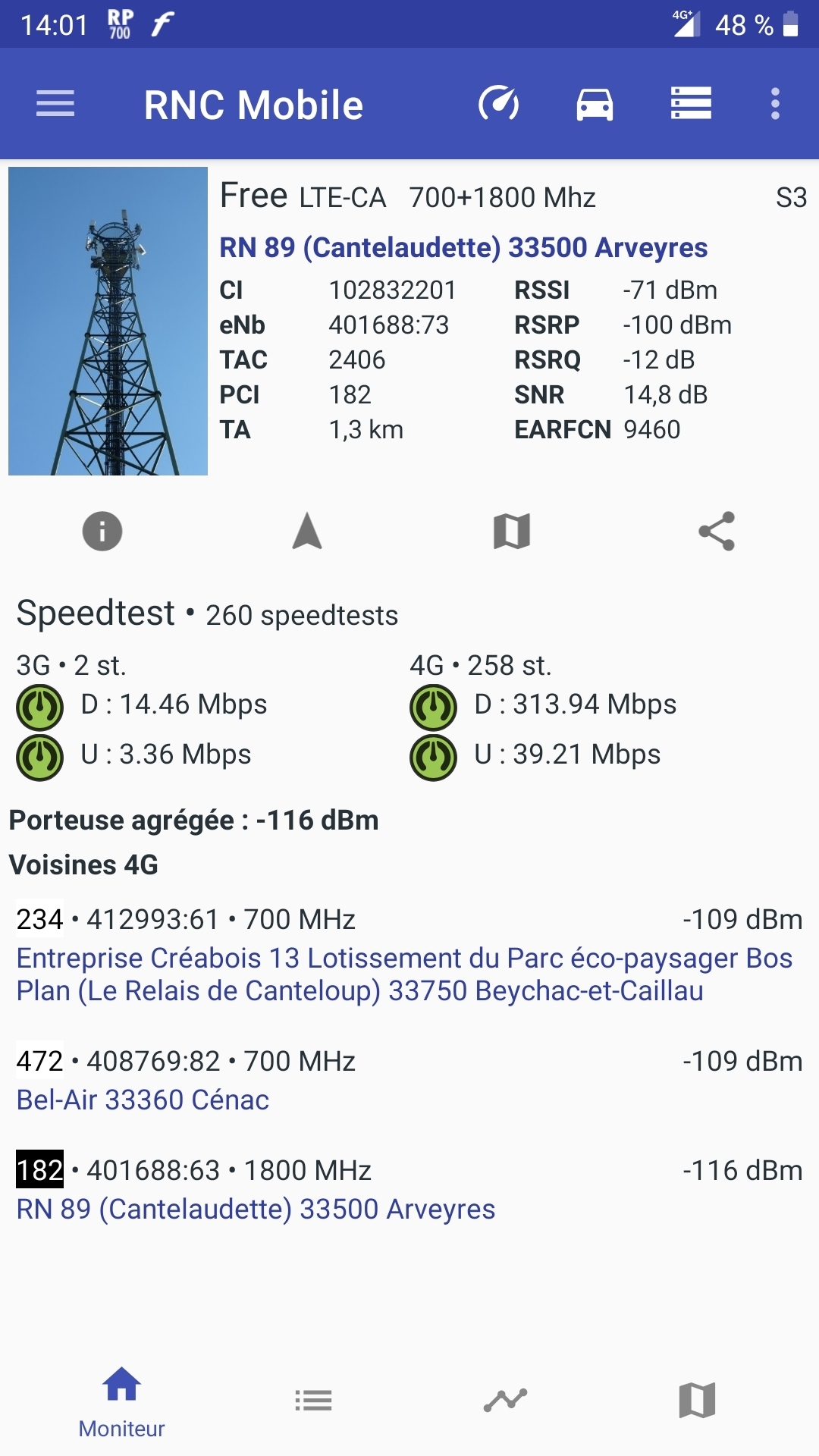

Voyons d'abord ce que nous montre le menu moniteur en 4G, mode expert obligatoire, voir les préférences :

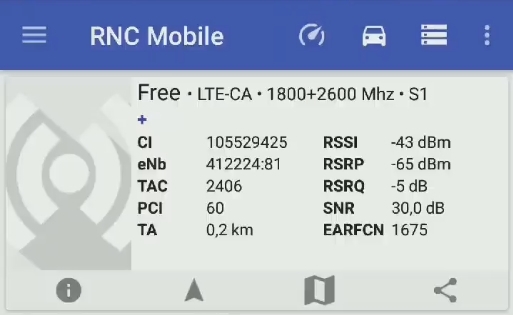

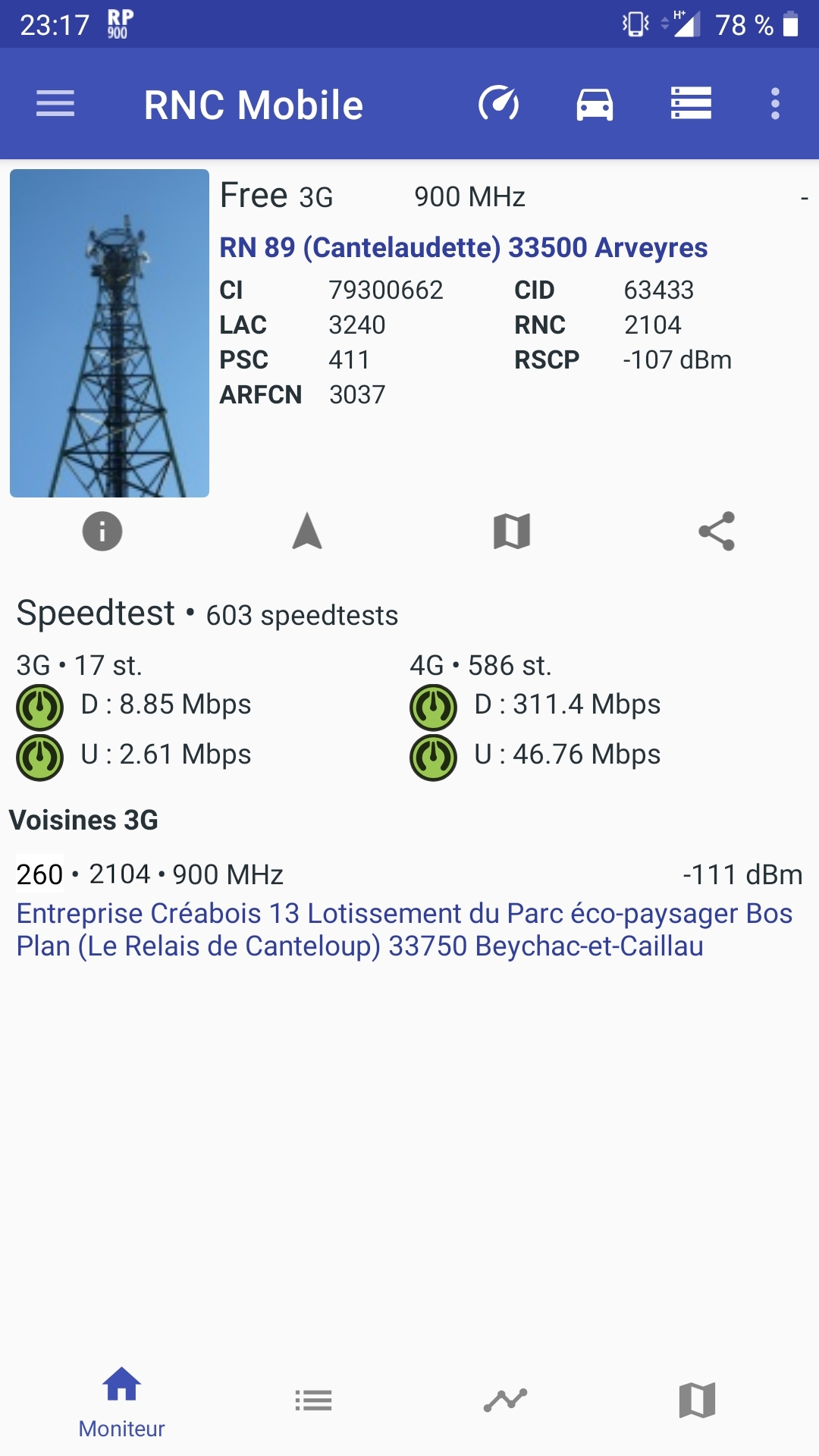

RNCmobile affiche les informations suivantes : Fréquence, CI, eNb:CID, TAC, PCI, TA, RSSI, RSRP, RSRQ, SNR, EARFCN et une photo du site en médaillon ainsi que son adresse si disponibles.

Le plus important pour localiser un site c'est, l'eNb:CID, le RSRP et la Fréquence sur laquelle le smartphone est connecté.

Le CID correspond au panneau radio sur lequel votre smartphone est connecté.

L' eNb indique le site radio (BTS) et le RSRP la force du signal radio indiquée en négatif est en dBm (décibel-milliwatt).

La fréquence s'exprime en Méga-Hertz. Notez bien que plus celle-ci est grande moins elle portera loin. On a donc tout intérêt d'essayer de localiser un site en étant sur la plus grande fréquence, le 2600mhz, afin d'éviter de se tromper en captant un site plus loin.

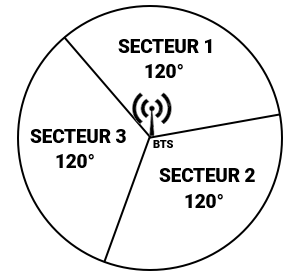

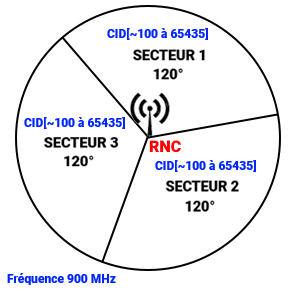

Un site radio (BTS) dispose d'un numéro d'eNb unique. Pour couvrir une zone, celui-ci dispose de plusieurs panneaux radio (antennes). Chaque panneau couvre généralement un angle de 120° que l'on appelle secteur. Il en faut donc trois pour couvrir complètement une zone sur 360° comme vous pouvez le voir sur ce graphique.

Chacun de ces secteurs émettra un CID par fréquence. Chez Freemobile en 4G vous avez 3 fréquences : 700mhz, 1800mhz et 2600mhz.

Chaque secteur aura donc 3 CID différents en fonction de la fréquence émise.

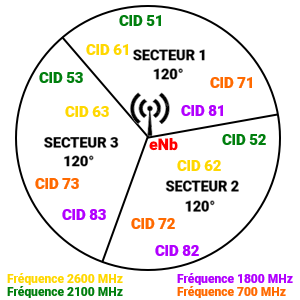

Pour mieux comprendre, voici la même image avec les correspondances :

Maintenant, imaginons que je me trouve dans le secteur 1 avec mon smartphone, RNCmobile affichera soit le CID 61, 81 ou 71 qui correspondent respectivement aux fréquences 2600, 1800 ou 700mhz. Il indiquera aussi l'eNb du site.

Mais alors, comment savoir sur quel site le smartphone est connecté ?

Et bien, l'Agence Nationale des Fréquences (l'ANFR) propose une carte de France avec la position de tout les sites radio (>5watts d'émission) des 4 opérateurs.

Chouette non ?

Pas tout à fait, sur cette carte nous n'avons pas l'information primordiale pour localiser un site 4G, son numéro unique l'eNb.

Il faut donc partir à la chasse aux eNb afin de les rattacher aux adresses et GPS des sites Freemobile déclarés à l'ANFR. Pour cela, l'application dispose d'une carte basée sur l'open data de l'Agence ainsi que les données récoltées par les chasseurs.

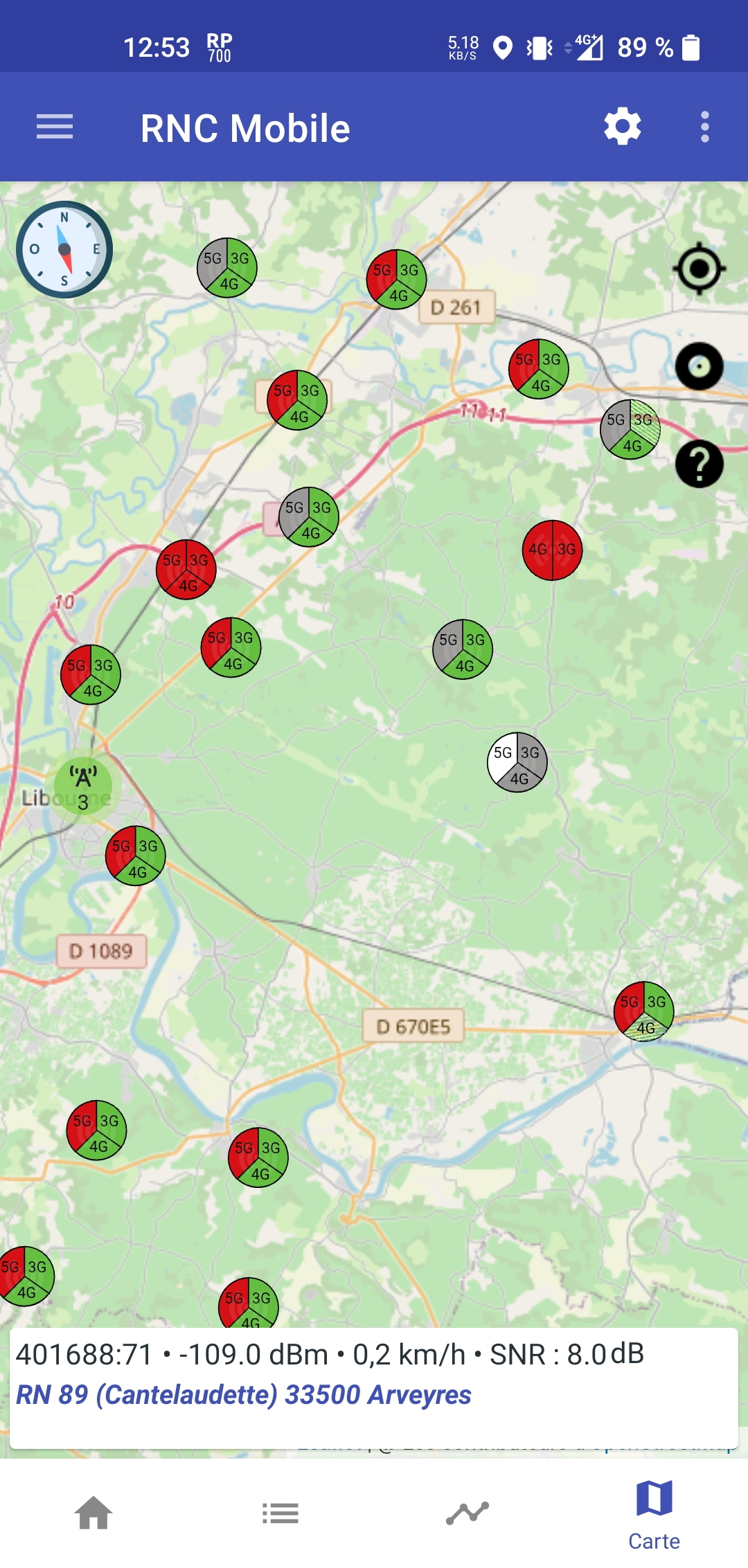

On y retrouve des points verts (sites déjà identifiés par les chasseurs d'antennes), des points rouges (sites non identifiés et non activés), des points gris (sites non identifiés et activés) comme ci-dessous.

Alors bien sur les points les plus intéressants sont ceux non identifiés, les rouges et gris.

Vous suivez toujours ? Bien, continuons et partons à la chasse d'un site pas encore identifié, un point gris.

Une fois à proximité, comment savoir si le smartphone est bien connecté dessus et pas sur un site plus loin ?

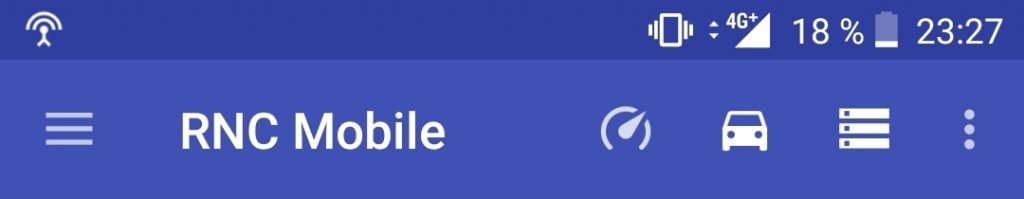

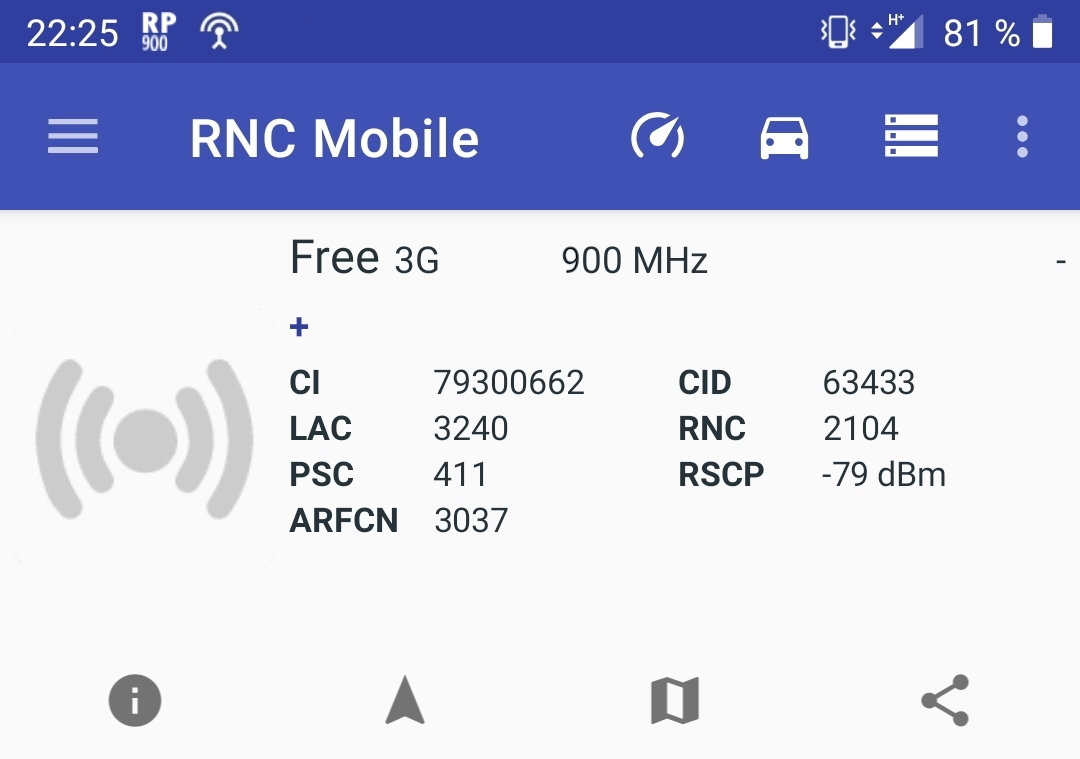

Premier indice, l'app indique dans la zone de notification qu'elle a découvert un nouveau site inconnu de sa base de donnée (petit icône antenne à gauche).

Second indice, le moniteur n'affiche pas d'adresse.

Que faut-il de plus pour confirmer que l'eNb capté est bel et bien ce point gris à proximité ?
La puissance de réception du signal radio (RSRP) et sa fréquence. Comme déjà dit plus haut, l'idéal c'est d'être en 2600mhz et de vérifier la force du signal.

Ici il est hors de question de se fier aux fameuses barres du logo 4G, les fabricants affichent ce qu'ils veulent et cet icône est souvent optimiste donc oubliez le.

De tout et façon on a mieux, le RSRP ! Alors direction le mode chasse afin de vérifier cela.

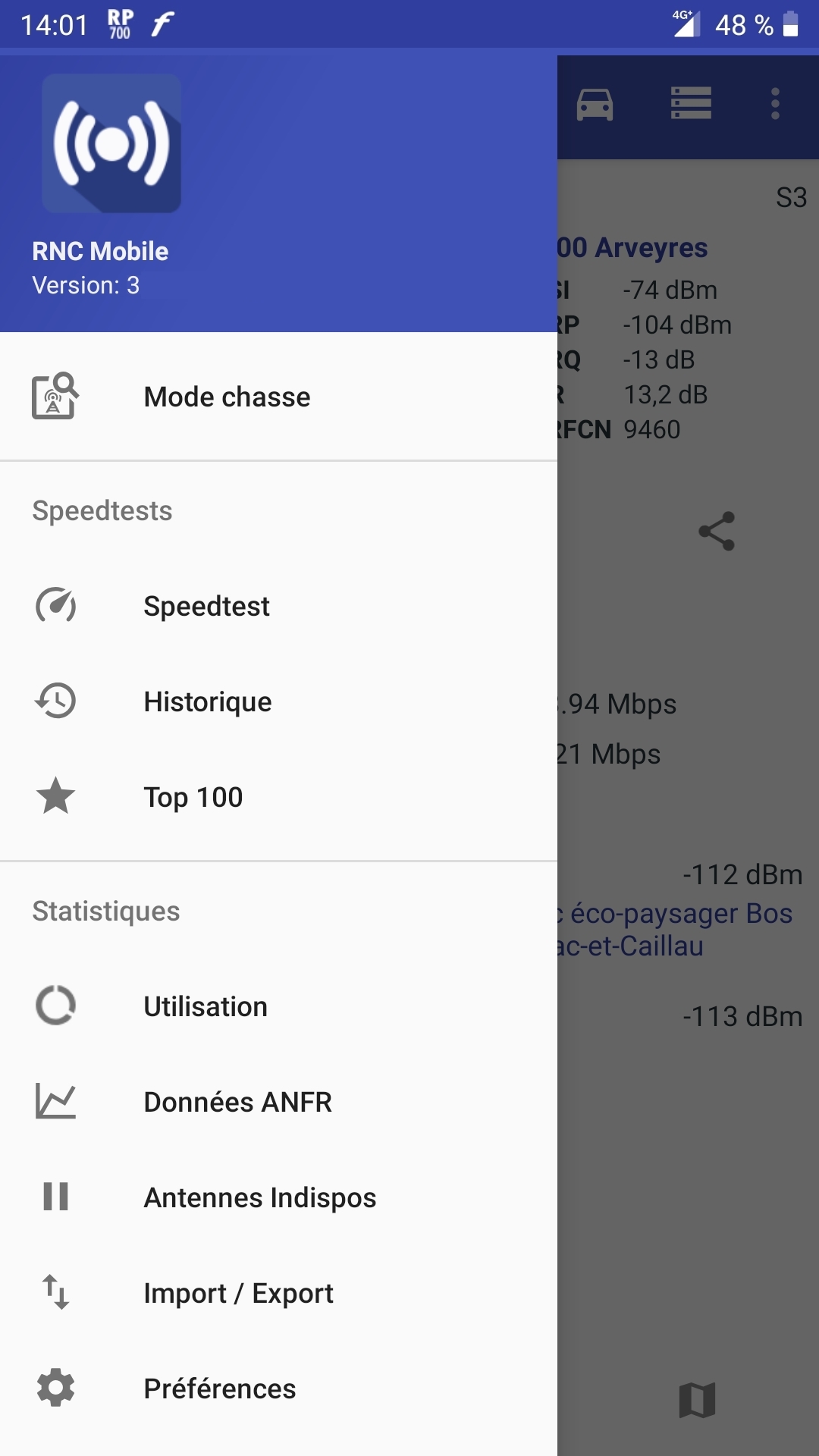

Cliquez sur les 3 barres horizontales en haut à gauche pour ouvrir le menu latéral puis l'icône Mode chasse.

Dans ce mode la carte s'affiche avec votre position. Ici nous sommes tout proche d'un point gris, un site pas encore référencé. Il est temps de le rattacher à un point GPS+adresse.

Mais avant toute chose, comment être sur que le site sur lequel mon smartphone est connecté est bien ce point gris ?

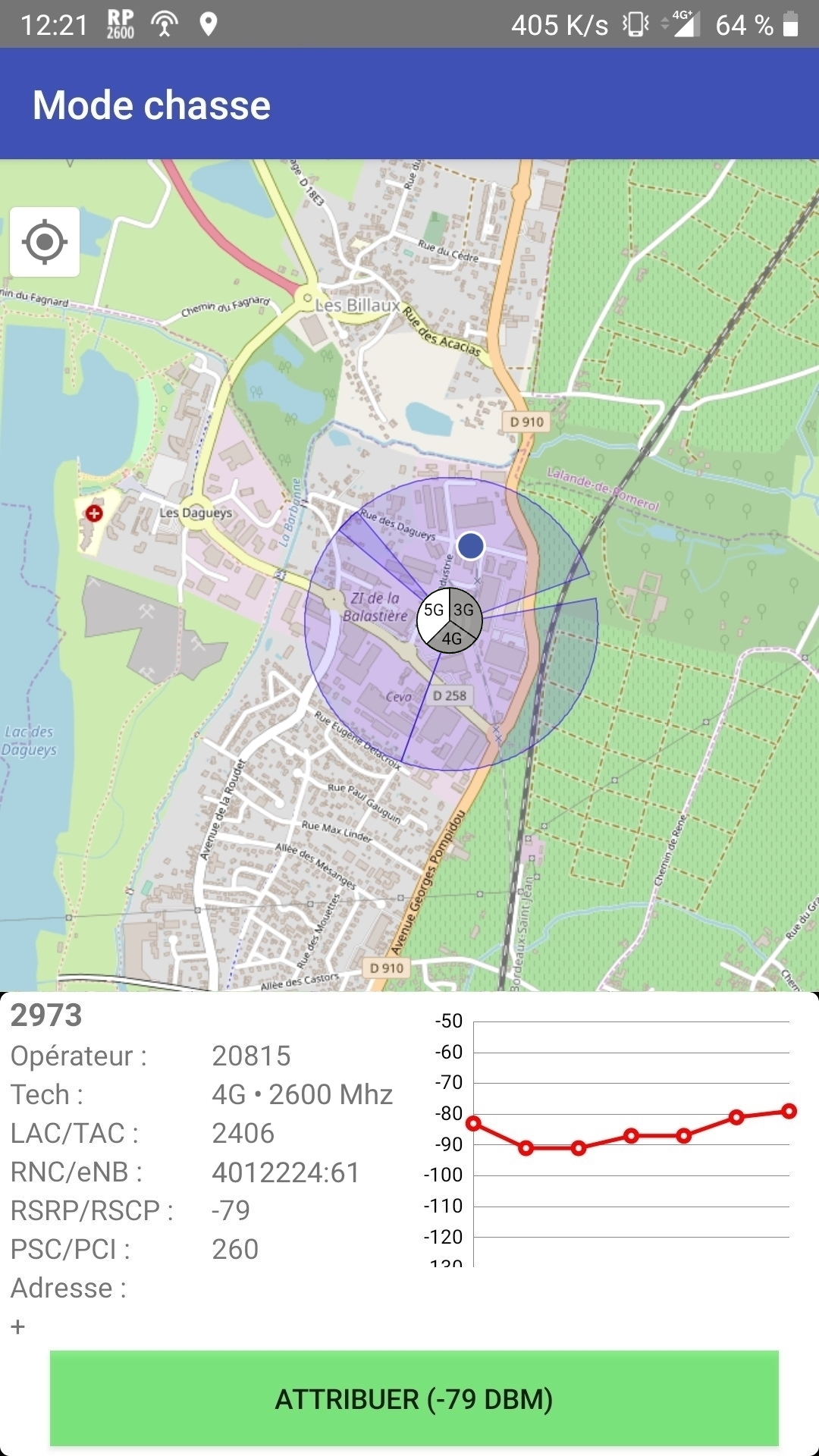

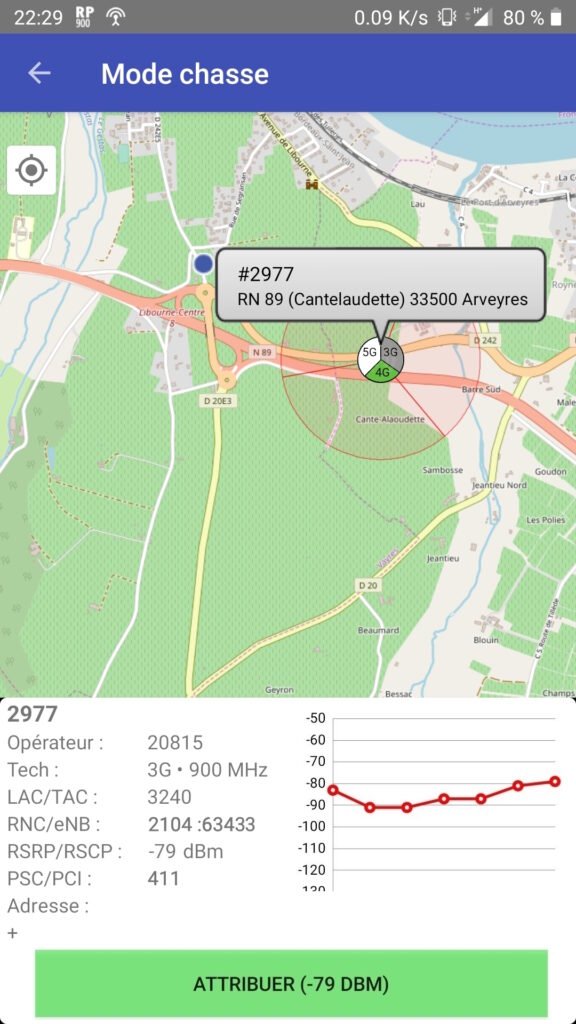

Suivez avec attention les points rouges du graphique, c'est la force du signal en temps réel, le fameux RSRP dont je vous parlais : un bon signal 4G sera de l'ordre de -55 dBm / -80 dBm dans cette fréquence, un signal mauvais sera de l'ordre de -120 dBm. Remarquez que le bouton attribué est vert, ce qui indique un bon signal. Si il est Orange c'est un signal moyen vous risquez de vous tromper de site et rouge vous n'aurez pas le droit de l'attribuer.

Ce genre de graphique ne laisse aucun doute possible, le signal indique que mon smartphone est bien connecté au site à proximité (point gris).

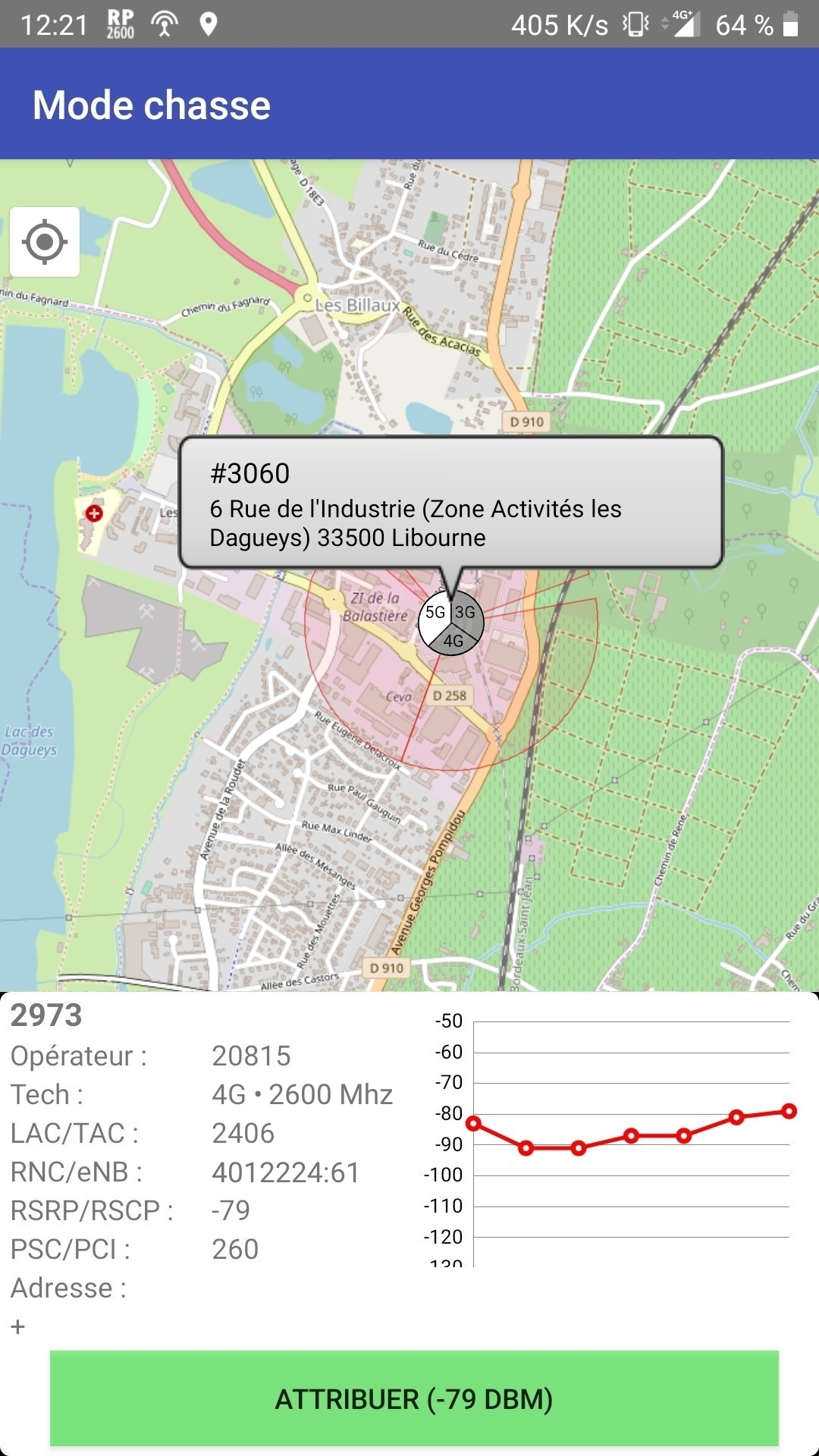

Il est temps de rattacher l'eNb à cette adresse il suffit de cliquer le point gris pour le sélectionner, son adresse apparait en info bulle puis le bouton attribuer.

Confirmez par oui, c'est fait.



Bravo ! vous avez identifié votre premier site radio !

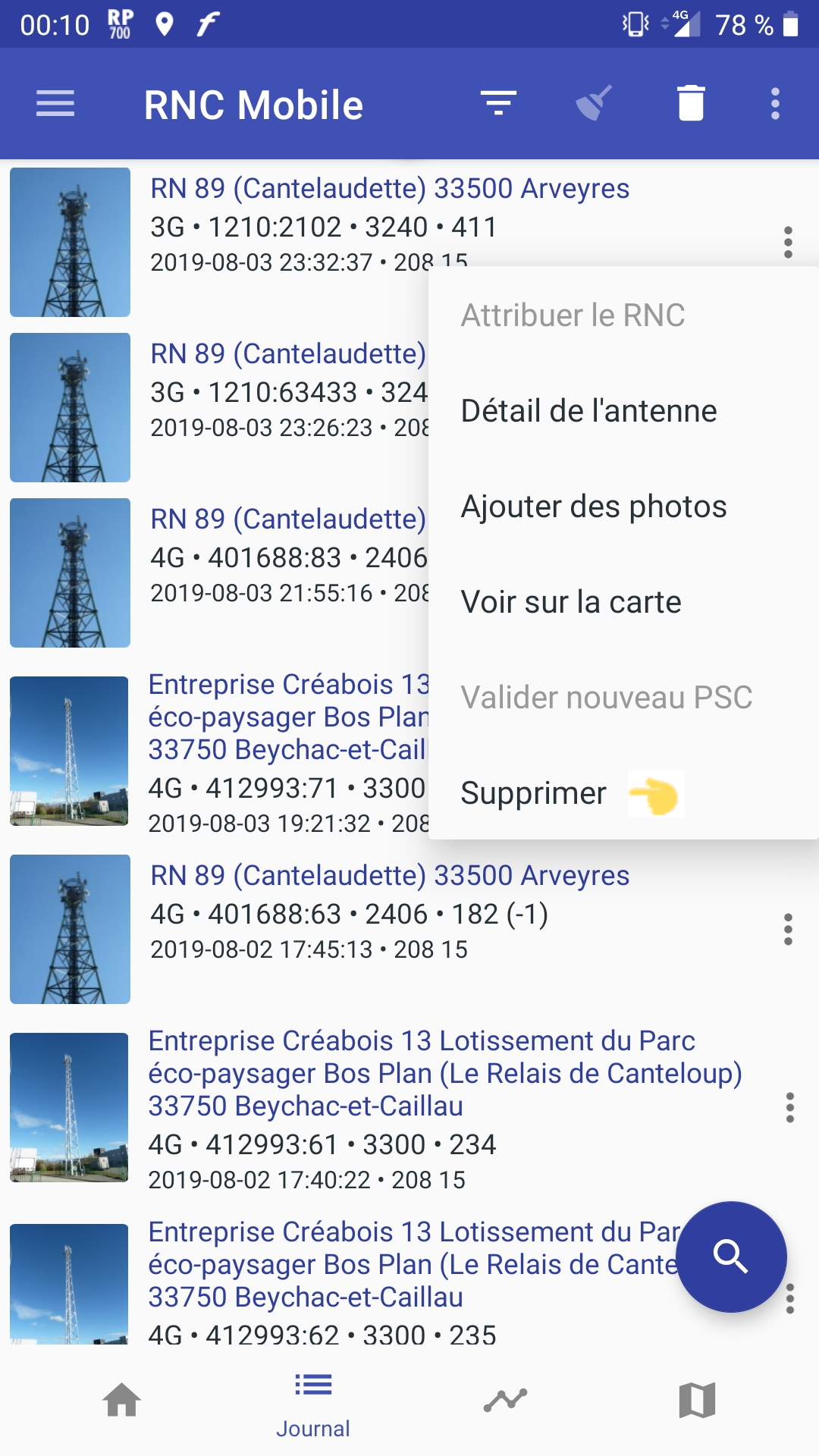

N’hésitez pas à rajouter des photos (icône Information du moniteur puis +) c'est toujours sympa d'avoir une illustration en médaillon dans le journal ou le moniteur.

Dernière étape, envoyer votre collecte sur le site web afin qu'elle soit intégrée à la base de donnée. Ça se passe dans le menu Import/Export puis Exporter.

Bonne chasse !
